電纜長度測量為什么會有誤差？電纜長度測量功能使用方法與誤差分析

在電力電纜施工、維護檢修以及故障定位過程中，電纜長度測量是一項非常常見且重要的工作。無論是新敷設電纜驗收，還是電纜故障預定位，準確掌握電纜長度都能夠有效提高工作效率，減少故障排查時間。目前，很多電纜故障測試儀都具備電纜長度測量功能，通過脈沖反射原理快速計算電纜長度。然而，在實際使用過程中，很多用戶會發現測量結果與實際長度存在一定誤差。那么，電纜長度測量功能到底該如何正確使用？影響測量誤差的因素又有哪些？

電纜長度測量的核心原理，是利用電信號在電纜中的傳播時間來計算距離。測試儀向電纜內部發送低壓脈沖信號，當脈沖到達電纜末端或故障點時，會發生反射，儀器再根據信號往返時間以及電波傳播速度自動換算出電纜長度。這種方法具有操作簡單、測量速度快等特點，因此被廣泛應用于電力、電信及工業電纜檢測領域。

在實際操作中，首先需要確認電纜處于斷電狀態，并與運行系統完全隔離。因為帶電狀態下進行長度測試，不僅會影響測試結果，還可能損壞測試設備。完成安全確認后，將電纜故障測試儀測試線連接到電纜芯線與接地端，然后根據電纜類型設置相應波速參數，即可開始測量。

這里所說的“波速”，是影響測量精度最關鍵的參數之一。不同類型電纜由于絕緣材料和結構不同，其電磁波傳播速度也存在差異。例如，交聯聚乙烯電纜、油浸紙絕緣電纜以及控制電纜的波速參數都不一樣。如果波速設置錯誤，即使測試波形正常，測量結果也會出現明顯偏差。

例如，某條實際長度為1000米的電纜，如果波速參數設置偏高，測試結果可能顯示為1050米；反之則可能顯示950米。因此，在正式測試前，建議根據電纜型號查閱廠家技術參數，或者利用已知長度電纜進行波速校準，以提高測量準確性。

除了波速設置外，電纜接頭和中間分支也會影響測量結果。因為接頭位置可能導致脈沖信號發生額外反射，產生多個波形回波。如果操作人員經驗不足，容易誤判真實終端位置，從而造成長度計算錯誤。

另外，電纜老化、受潮以及絕緣損傷，也可能改變信號傳播特性。例如老化電纜內部絕緣介質性能下降，會導致信號衰減增加，回波波形變弱，從而影響測試儀對終點位置的識別精度。

環境干擾同樣是不可忽視的因素。在強電磁環境下，測試信號容易受到干擾，導致波形雜亂或回波異常。因此，在變電站、電廠等復雜現場，建議選擇具備數字濾波和抗干擾功能的專業電纜故障測試儀，以保證測量穩定性。

在電纜故障檢測中，長度測量功能還經常用于故障預定位。通過先測量整條電纜長度，再結合故障波形分析，可以快速縮小故障范圍，大幅降低后續路徑查找和精確定點工作量。因此，電纜長度測量不僅僅是簡單的“測距離”，更是提高電纜故障檢測效率的重要基礎。

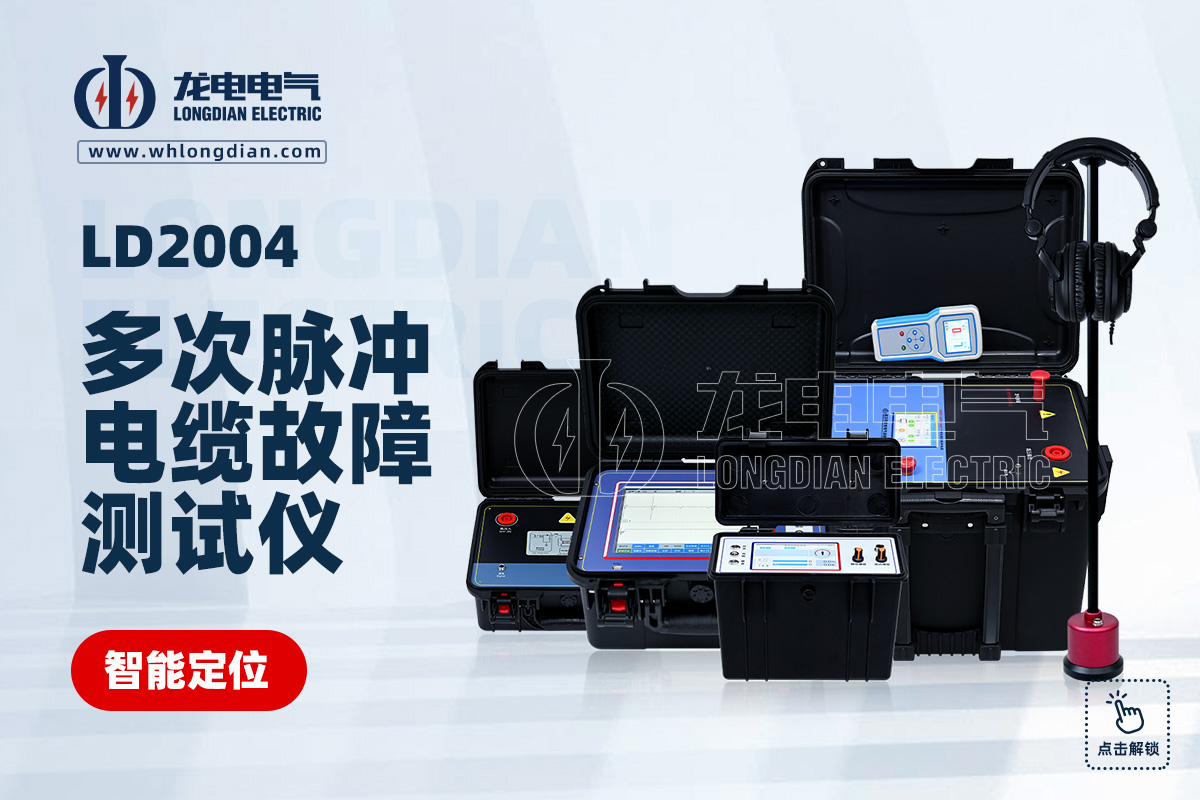

武漢市龍電電氣設備有限公司生產的電纜故障測試儀，具備高精度電纜長度測量與故障預定位功能，廣泛應用于電力電纜維護、故障查找及工程驗收。設備采用高速數據采樣與智能波形分析技術，可準確識別電纜終端、接頭及故障反射波形，并支持多種電纜波速參數設置。產品具有測量精度高、抗干擾能力強、操作便捷等特點，部分型號還支持觸摸屏操作、波形存儲及USB數據導出功能，可有效提升現場測試效率。
