電流互感器與電壓互感器變比測試怎么做？互感器變比測量步驟詳解

在電力系統中，電流互感器（CT）與電壓互感器（PT）是實現測量、保護和計量的重要設備。它們通過按比例轉換高電流或高電壓，使繼電保護裝置、測量儀表以及計量設備能夠安全穩定運行。而變比測試，則是互感器出廠檢驗、交接試驗以及預防性試驗中的關鍵項目之一。通過準確測量互感器變比，可以判斷設備是否存在繞組匝數錯誤、接線異常、鐵芯故障以及制造缺陷等問題，從而保障電力系統運行可靠性。

所謂互感器變比，是指一次側額定值與二次側額定值之間的比例關系。例如常見的電流互感器變比為600/5A，表示一次側電流為600A時，二次側輸出5A；而電壓互感器變比則可能為10000/100V，即一次側10000V對應二次側100V。變比準確性直接影響計量精度和繼電保護動作可靠性，因此必須定期進行檢測。

在實際工作中，互感器變比測試通常使用互感器綜合測試儀完成?，F代智能測試設備已經能夠自動完成升壓、測量、計算及結果分析，大大提高了現場試驗效率。

進行變比測試前，首先需要做好安全準備工作。試驗人員應確認被試互感器已經退出運行，并與系統可靠隔離。完成驗電和接地后，還需檢查互感器外觀是否存在破損、受潮或接線松動等問題。如果設備存在明顯異常，應先處理后再進行測試。

接下來是接線環節。對于電流互感器（CT）變比測試，一般將測試儀電流輸出端接入CT一次繞組，測量端接入二次繞組。測試儀通過向一次側施加測試電流，并測量二次側輸出電流，從而自動計算實際變比。

而對于電壓互感器（PT）變比測試，則通常由測試儀向一次側施加低壓測試信號，再測量二次側輸出電壓，通過電壓比例關系計算實際變比值。

接線完成后，需要再次確認極性連接正確。特別是電流互感器，如果極性接反，容易導致測試結果異常，甚至影響后續保護系統運行。因此，現代互感器綜合測試儀通常還具備自動極性判別功能，可幫助試驗人員快速發現接線問題。

正式測試時，測試儀會自動輸出測試信號，并實時采集二次側反饋數據。設備內部軟件會自動計算標準變比與實際測量值之間的誤差。如果誤差超出標準允許范圍，則說明互感器可能存在繞組匝數偏差、鐵芯磁化異常或接線問題，需要進一步檢查。

除了變比測量外，很多專業試驗單位還會同步進行極性測試、伏安特性測試、勵磁特性測試以及二次繞組電阻測試，從而全面評估互感器運行狀態。尤其在變電站交接試驗與保護校驗過程中，綜合性檢測能夠有效減少設備隱患。

在實際測試過程中，還需要注意環境因素對結果的影響。例如強電磁干擾、接線接觸不良以及測試導線過長，都可能導致測量誤差。因此，建議選擇抗干擾能力強、測量精度高的專業測試設備。

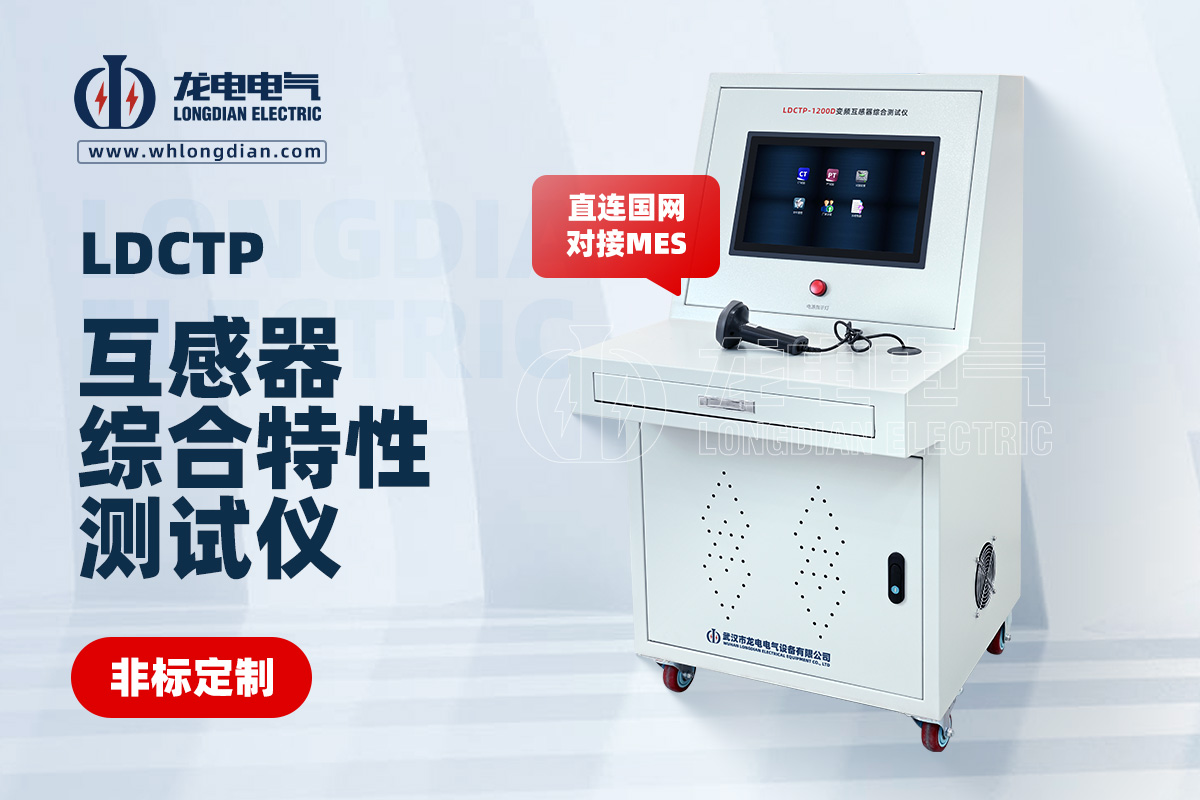

武漢市龍電電氣設備有限公司生產的互感器綜合測試儀，廣泛應用于變電站、電廠、電氣設備制造企業及電力試驗機構。設備支持CT/PT變比測試、極性測試、伏安特性測試、勵磁特性測試以及繞組電阻測量等多項功能，能夠自動生成測試曲線與試驗報告。產品采用高精度數字采樣技術，具有測量精度高、自動化程度高、抗干擾能力強等特點，部分型號還支持觸摸屏操作、數據存儲及USB導出功能，可有效提升現場試驗效率。

隨著智能變電站和數字化電網的發展，互感器測試工作對設備精度和智能化要求越來越高。未來，互感器綜合測試設備將更加注重自動分析、智能診斷以及數據聯網功能，為電力系統安全運行提供更加可靠的技術保障。
