什么是局部放電啟動電壓？局放判據與檢測標準全面解析

在高壓電氣設備絕緣檢測中，局部放電（Partial Discharge，簡稱PD）是判斷絕緣狀態的重要指標之一。無論是變壓器、GIS組合電器、電纜還是高壓開關設備，一旦內部絕緣存在氣隙、雜質、尖端電場或受潮老化問題，都可能產生局部放電現象。而局部放電啟動電壓以及局放判據，則是評估設備絕緣是否安全可靠的重要依據。對于電力試驗人員來說，正確理解局放啟動電壓及其判定標準，對于及時發現絕緣隱患、預防設備故障具有重要意義。

所謂局部放電啟動電壓，是指被試設備在升壓過程中，內部絕緣首次出現穩定局部放電現象時對應的電壓值。簡單來說，就是設備開始“產生局放”的最低電壓。由于局部放電通常發生在絕緣缺陷區域，因此啟動電壓越低，往往意味著絕緣缺陷越嚴重。

例如，在一臺高壓電纜或GIS設備試驗中，如果設備在較低電壓下就已經出現明顯局放信號，說明絕緣內部可能存在氣泡、裂紋、雜質或屏蔽缺陷等問題。而如果局放啟動電壓較高，則通常說明設備絕緣狀態較好。

在實際試驗過程中，局部放電測試通常需要配合工頻耐壓試驗進行。試驗人員會使用高壓試驗設備對被試品緩慢升壓，同時利用局部放電檢測儀實時監測放電量變化。當檢測到明顯放電脈沖并達到規定判定條件時，此時對應的電壓即為局放啟動電壓。

除了啟動電壓外，局放熄滅電壓同樣是重要參數。它指的是在試驗降壓過程中，局部放電現象完全消失時對應的電壓值。一般情況下，熄滅電壓低于啟動電壓。如果兩者差值較大，通常說明絕緣缺陷具有較明顯的放電持續性。

在局部放電試驗中，最核心的判據之一就是“局部放電量”。局放量通常以pC（皮庫侖）為單位，用于表示單次放電脈沖釋放的電荷量。根據不同設備類型及電壓等級，國家標準和行業標準會規定允許的局放量范圍。

例如：

• 電力變壓器局放量通常要求不超過100pC；

• GIS組合電器往往要求低于5pC甚至更低；

• 高壓電纜附件則根據電壓等級有不同局放限值。

如果局放量超標，即使設備暫時能夠運行，也說明其絕緣系統存在潛在風險，后期可能進一步發展為絕緣擊穿故障。

需要注意的是，局放檢測過程中容易受到外界干擾影響。例如無線電干擾、電暈放電、接地不良以及現場電磁噪聲等，都可能導致誤判。因此，專業局放檢測儀通常具備數字濾波、抗干擾分析以及頻譜識別功能，以提高檢測準確性。

另外，不同類型設備對局放判據要求也有所不同。例如GIS設備由于絕緣水平高、結構密封性強，對局放控制要求更加嚴格；而大型變壓器則更關注長期運行中的絕緣老化趨勢。因此，在實際檢測中，需要結合設備類型、運行環境以及歷史數據綜合分析。

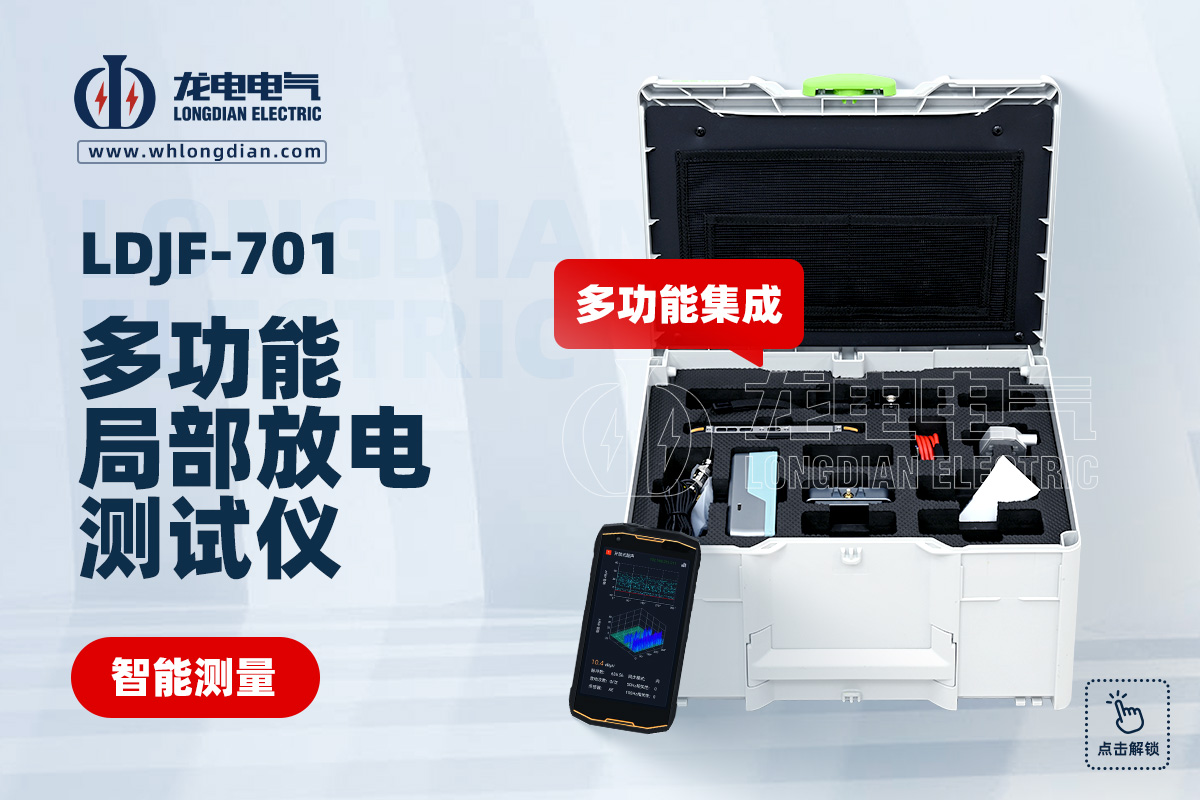

武漢市龍電電氣設備有限公司生產的局部放電檢測儀，廣泛應用于變壓器、GIS組合電器、電纜及高壓開關設備局放檢測。設備采用高靈敏度采樣技術與數字抗干擾算法，能夠準確檢測微弱局放信號，并支持局放量、放電波形及頻譜分析。產品具備測試精度高、抗干擾能力強、數據分析直觀等特點，部分型號還支持觸摸屏操作、數據存儲及USB導出功能，可滿足電力檢修單位、設備制造廠及實驗室的高精度局放檢測需求。
