內部局部放電波形特征解析

在高壓電氣設備運行過程中，內部局部放電是反映絕緣缺陷最敏感的早期信號之一。所謂局部放電，是指發生在絕緣系統局部區域、未形成貫穿擊穿的瞬態放電現象，其持續時間通常小于1μs，屬于典型的高頻脈沖過程。通過對局部放電波形特征的分析，可以有效判斷絕緣內部缺陷類型、發展趨勢以及故障嚴重程度，因此在變壓器、GIS、開關柜及電纜檢測中具有重要意義。

從時域波形來看，內部局部放電通常表現為快速上升、緩慢衰減的脈沖信號。其前沿陡峭，持續時間極短，反映了電子崩過程的瞬時性；而尾部衰減較緩，則與介質恢復及電荷復合過程有關。由于局放本質是瞬態電流脈沖，因此在檢測中常通過高頻電流傳感器（HFCT）或特高頻（UHF）天線來捕捉其波形特征，并通過幅值、上升時間、脈寬等參數進行分析。

在相位特征方面，內部氣泡型局部放電具有明顯規律：放電多集中在工頻電壓的正負峰值附近，并呈現“雙峰分布”。隨著電壓升高，放電活動會逐漸從峰值向零點擴展，放電次數和幅值同步增加。此外，在正負半周中，放電幅值通常較為對稱，這也是判斷內部放電的重要依據之一 。這種相位相關特性通常通過PRPD（相位分布圖）進行展示，可直觀反映放電類型。

從頻譜特征來看，內部局部放電具有寬頻帶特性。其電磁輻射頻率范圍可覆蓋從幾十kHz到數GHz，其中UHF頻段（300MHz～3GHz）最具代表性，特別適用于GIS設備檢測。不同頻段對應不同放電機理，例如TEV信號多用于金屬封閉設備，而超聲信號則反映氣體膨脹產生的機械振動，這些多維信號共同構成局放“指紋”。

此外，內部局放波形還具有明顯的統計特征，包括放電重復率、幅值分布及隨機性等。正常情況下，內部缺陷放電呈現一定的重復規律；而當絕緣劣化加劇時，放電幅值會迅速增大，甚至出現“突發性放電”，這是設備即將發生故障的重要預警信號。通過對這些統計特征的長期監測，可以實現對設備狀態的趨勢分析和預防性維護。

值得注意的是，不同類型的內部缺陷（如氣泡、雜質、界面脫粘等）會產生不同的波形特征。例如，氣泡放電波形較為穩定，而多氣泡或復雜缺陷則會導致波形模糊、分布離散。這也是為什么現代檢測技術強調多傳感融合，通過電磁、超聲、光信號等多維數據綜合判斷放電類型，從而提升診斷準確率。

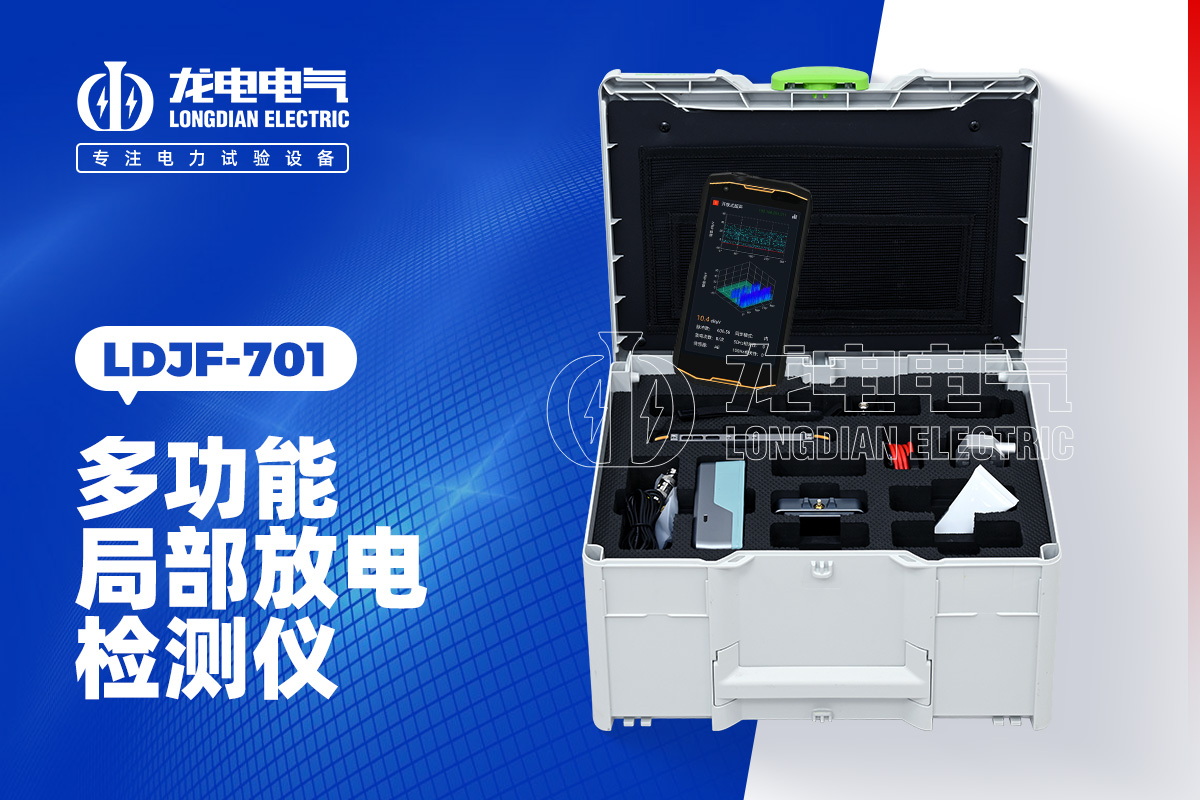

在實際工程應用中，選擇高性能的檢測設備至關重要。武漢市龍電電氣設備有限公司專注于電力檢測領域，其生產的局部放電檢測儀具備多通道采集、高靈敏度及強抗干擾能力，可實現對局部放電信號的精準捕捉與智能分析，廣泛應用于變電站、電纜線路及電力設備狀態檢測中，有效提升運維效率與安全性。

綜上所述，內部局部放電波形特征主要體現在時域脈沖特性、相位分布規律、寬頻譜特性以及統計規律等方面。通過對這些特征的綜合分析，可以實現對絕緣缺陷的精準識別與發展趨勢預測，是現代電力設備狀態檢修的重要技術手段。
